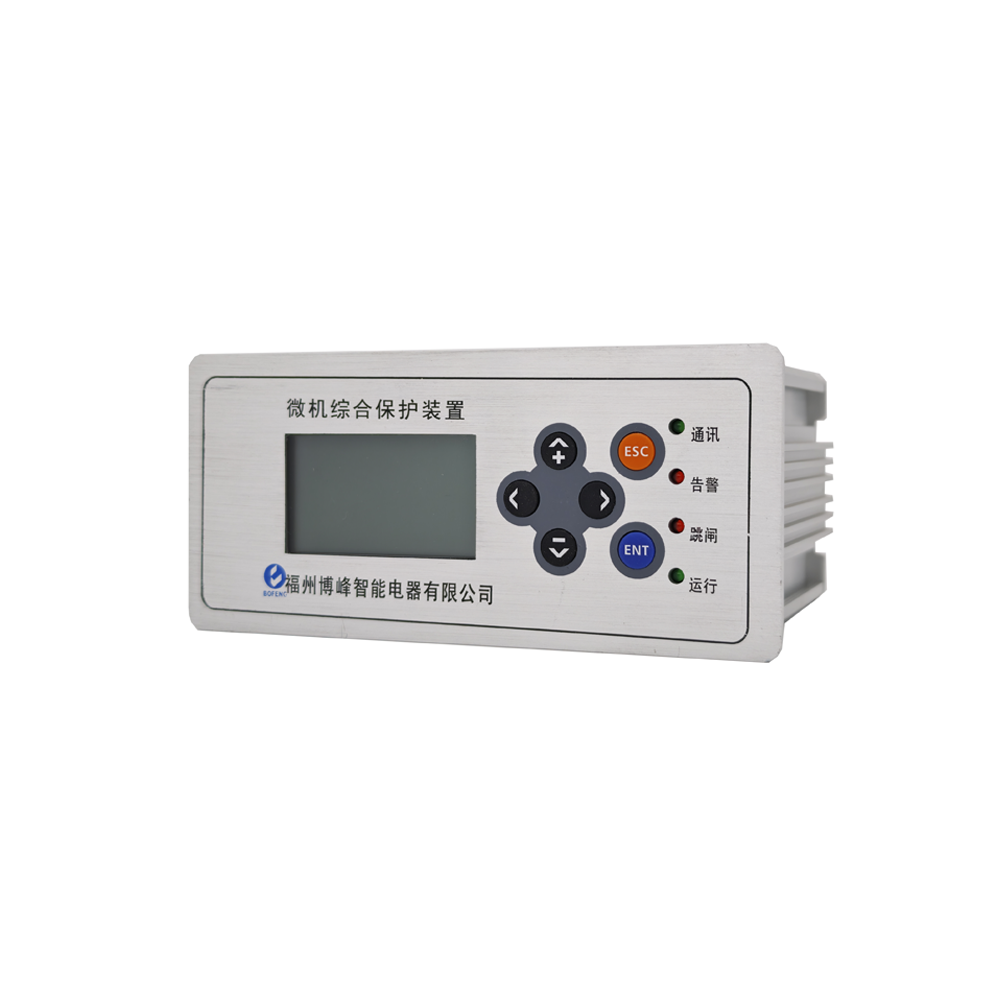

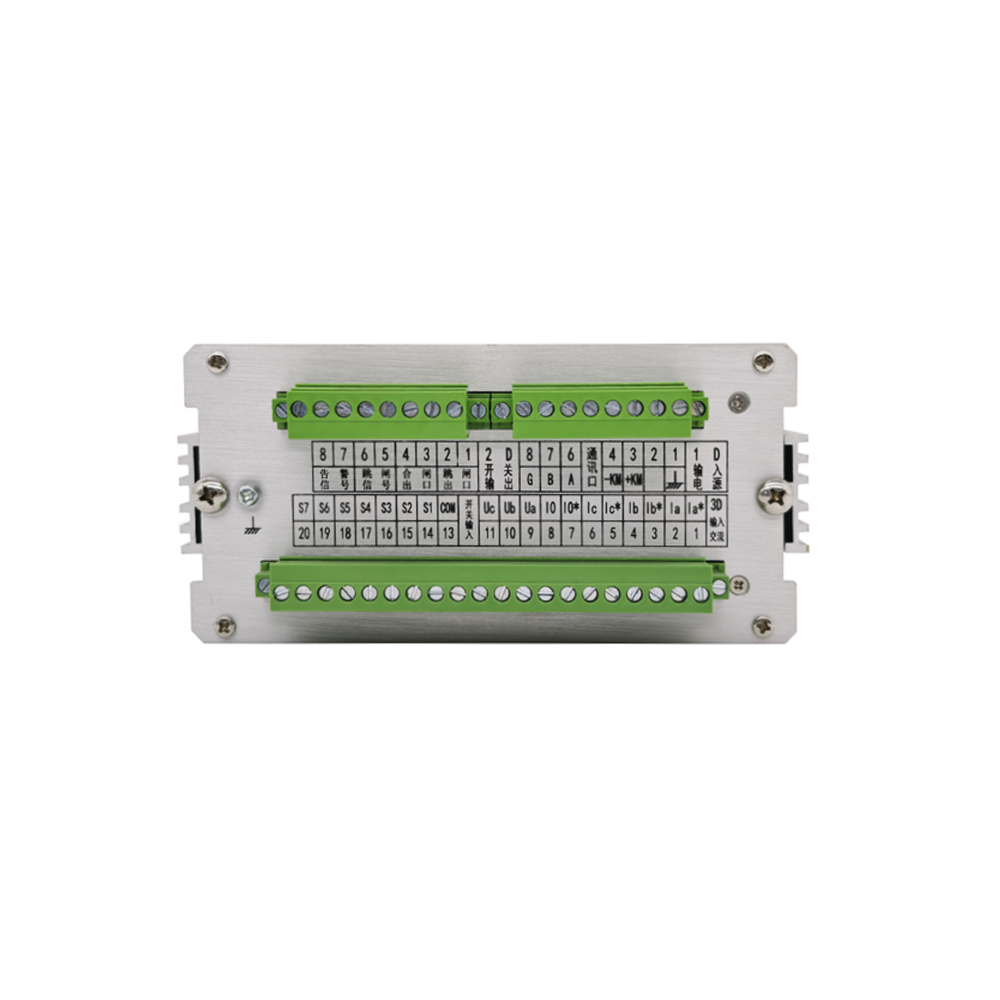

微机保护装置

❑功能特点

• 整机采用极低功耗设计技术，保证保护功能在任何条件下可靠快速启动。
• 装置结构简单小巧，安装方便灵活，适合环网柜的紧凑安装条件。
• 保护配置灵活齐全，各种保护功能均可以通过控制字自由投退。
• 三种IEC标准反时限曲线选择的相间反时限过流保护。
• 具有完善的测控功能，可以测量电压、电流、有功功率、无功功率、视在功率、功率因数等电气参数；提供专门的遥控继电器实现遥控功能；具有7路开关量输入回路。
• 采用全中文液晶显示界面，多层菜单显示，人机界面极为友好。
• 装置大容量的非易失存储器保证记录100次历史事件记录，记录内容详细，掉电不丢失数据。
• 装置具备完善的动静态自检功能，在线监视装置各部分工作状况，保证了装置的工作可靠性。
• 高精度元件及工艺保证装置的精确性、可靠性及长久的使用寿命。
• 装置提供RS-485通讯总线接口，并向用户提供开放的通讯协议，方便实现SCADA功能。

❑技术指标

• 额定数据:交流电压：100V 或 220V， 交流电流：5A 或 1A，频率：50Hz/60Hz，电源：AC/DC85～265V DC18～75V
• 过载能力：电流回路长期运行2In，10s-------10In，1s------40In
• 功率消耗：电源功率不大于 5W，交流输入回路不大于0.5VA/路
• 测量范围：电压：0.01Un~2Un  电流：0.1In~20In 零序电流：0.01A~10A
• 测量精度：电压 <0.5%，电流 <0.5%，零序电流 <0.005A
• 保护整定范围：电流：0~20In，级差0.01A，电压0~2Un，级差0.1V，时间0~600S，级差0.01S
• 动作时间：在1.5倍定值下所有保护固有动作时间不大于35ms
• 开入回路：电压类型可定制，电流消耗2mA
• 开出接点：触点可连续通过 DC220V ，5A 电流
• 通讯接口：RS-485 ，背后端子总线接 口，为可选配置

❑产品尺寸图
